生命科学仪器原理 · 光照与控温

振荡培养箱光照均匀性的三个技术点: 四面光照与单面光照差在哪？

一、光照不均匀是怎么进入你的数据的

把多瓶样品放进同一台培养箱，默认前提是“同一箱体 = 同一环境”。这个前提在光照上往往不成立。单面光照机型的光源集中在一侧，靠近光源与远离光源的摇瓶之间存在实打实的光强差。

后果分两条路径显现。一条是生长速率：光强不足位置的样品生长偏慢。另一条是生理响应：色素积累、次生代谢产物、开花诱导等对光强敏感的过程会随位置漂移。做多组对照时，组内离散度被这部分差异抬高，重复性下降往往被归因到样品本身，而真正的来源在箱内位置。

二、单面光照与四面光照的光路差别

单面光照的光路是单向的：光从一侧进入，沿距离衰减，箱内形成从近到远的光强梯度。想缩小这个梯度，常见做法是把样品往光源方向集中，代价是牺牲摇板有效使用面积。

四面光照改变的是光源的空间布置：LED 分布于箱内四周，任意位置到最近光源的距离被缩短，光强梯度被压缩。这不是把光强上限简单堆高，而是把“同一时刻、不同位置的光强一致性”做上去。对一箱几十瓶的平行培养，这个差别直接对应数据的可比性。

三、光强与温度的耦合：光照培养箱的真正门槛

LED 灯珠工作时发热。箱体密闭，这部分热量无处可去，会直接抬升内室温度，与制冷系统形成对抗。光强越高，需要被带走的热量越多，矛盾越尖锐。这也是普通恒温培养箱与光照培养箱的分水岭：前者只需处理环境漏热，后者还要处理自身光源产生的热负荷。

处理方式不在制冷功率，而在风道。知楚 ZQWY-200G-F 的官方说明提到，该机型采用独特风道设计，保证在超强光照下不影响内室的温度控制，并配合强制对流与静音风扇设计维持恒温效果。落到使用端，判断一台箱子是否真正做到这一点，办法是把“开灯”和“关灯”当成两个工况分别测温度均匀度。

这里也能看出为什么光照培养箱属于有明确国家标准的产品类别。GB/T 28852-2012《生物人工气候试验箱技术条件》给出的技术条件，覆盖以光照培养箱为代表的生物人工气候试验设备；GB/T 32710.6-2016《环境试验仪器及设备安全规范 第 6 部分：生物人工气候试验箱》则明确了光照培养箱等产品的安全要求。

顺带说清一个常见混淆：照度 LX 与 PPFD

参数表上光照强度写的是 LX，很多做植物培养的人会问为什么不是 PPFD。两者衡量的不是同一件事：

换算系数由光源光谱决定，不是固定常数。以 AM1.5 标准太阳光谱为例，1 μmol/(m²·s) 约对应 52–54 lux；换成蓝红光占比高的 LED，同一个 lux 读数对应的 PPFD 就会变。参数表用 LX，好处是仪器普及、便于横向比较；评估光合作用是否达标时，PPFD 与日累积光量（DLI）更贴近。

五、怎么自己验证一台箱子的光照与温度均匀性

厂家给的均匀度是标称值，用起来是否达标要自己测。按下面四组工况分别布点，得到的数据最接近实际使用：

以知楚 ZQWY-200G-F 为例的参数对照

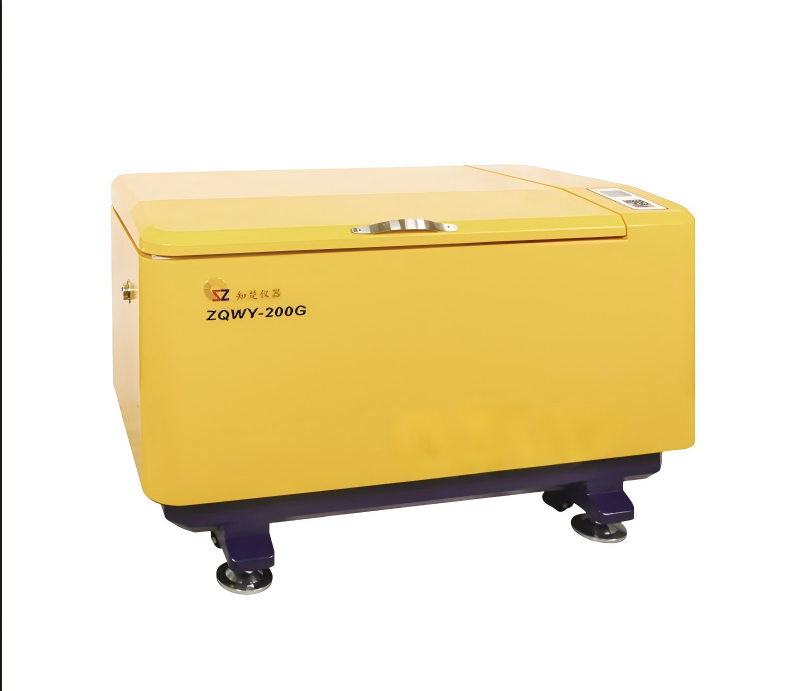

把上面的技术点落到一台具体机型上：ZQWY-200G-F 为四面光照卧式振荡培养箱，光照面数 4 面，光照强度 0–16000LX 多档可调（标配）、最高 0–30000LX 多档可调（选配）；温控范围 4–60℃、温度调节精度 ±0.1℃、温度均匀度 ±1℃（37℃条件下）；振荡频率 30–300rpm、精度 ±1rpm、摇板振幅 Ф26mm；摇板尺寸 905mm×530mm，最大容量 5000mL×6。

对照前面的三个技术点：四面光照对应分布均匀性；独特风道设计与强制对流对应光强的热量处理；±0.1℃ 调节精度与 ±1℃ 均匀度分别对应控得细与控得匀。选购时把这三条对上自己的实验需求，比单看一项指标更有参考价值。

常见问题

Q1　光照不均匀对实验结果的影响有多大？

它不会以仪器报警的形式出现，而是以箱内位置差异的形式进入数据。同批不同位置的生长速率、色素积累与代谢产物会分叉，多瓶平行培养与多组对照实验的组内离散度随之被放大。

Q2　为什么有些光照培养箱开灯后温度会漂？

光源工作时发热，密闭箱体内这部分热量抬升内室温度，与制冷系统对抗。光强越高，需要带走的热量越多。应对路径是风道设计与强制对流，而不是单纯加大制冷功率。

Q3　照度 LX 和 PPFD 有什么区别？

LX 按人眼明视觉函数加权，反映亮度感知；PPFD 统计 400–700nm 范围内到达单位面积的光子数，反映植物可利用的光。厂商参数表常用 LX，便于横向比较；评估光合作用更贴近的指标是 PPFD 与 DLI。

Q4　单面光照能不能靠延长光照时间补偿不均匀？

延长光周期提升的是累积光量，修正不了同一时刻箱内不同位置的光强差。位置差带来的平行性偏差与累积光量是两个问题，前者要靠光照布置方式解决。

Q5　选四面光照就一定要选最高光强吗？

不一定。光照均匀性与光强上限是两项独立指标，前者解决分布、后者解决强度，按培养对象的实际需求分别确认即可。

参考资料

1. GB/T 28852-2012《生物人工气候试验箱技术条件》，2012-11-05 发布、2013-02-15 实施，现行有效（2025-05-30 复审结论：继续有效）。全国标准信息公共服务平台。

2. GB/T 32710.6-2016《环境试验仪器及设备安全规范 第 6 部分：生物人工气候试验箱》，2016-06-14 发布、2017-01-01 实施。该部分适用于光照培养箱等产品。

3. 知楚 ZQWY-200G-F 新品公告参数表（现代实验室装备网，2026-10）。

4. 照度与光合光子通量密度的单位口径与换算关系，参考 CIE 明视觉函数与光合有效辐射（PAR，400–700nm）通用定义；AM1.5 条件下 1 μmol/(m²·s) 约对应 52–54 lux。
