现代生命科学实验室关键设备 技术分类与应用综述

—— 基于一台套实验室设备清单的功能归类与技术原理分析

      本文针对分子生物学、细胞培养、生物样本保存等典型实验场景所涉及的40件仪器设备，按功能划分为 PCR 扩增、电泳分离、培养、低温储存、液体处理、辅助定量与温控六大类，逐类阐述技术原理、性能特征、典型应用及设备之间的功能耦合关系。苏州今后阿尔法生物整理旨在为实验室建设与设备选型提供技术层面的参考框架。

 现代分子生物学、临床检验、生物制药与转化医学实验室的运行高度依赖于一套覆盖温度控制、样品处理、生物分离、安全防护等关键环节的设备体系。从一条 DNA 片段的体外扩增，到完整细胞株的超低温长期保存；从微升级液体的精准分装，到蛋白质的电泳分离与转移，几乎每一个实验环节都对应着一类专项实验室仪器。理解这些设备的技术原理、功能边界与彼此的协同方式，是科研工作者设计实验方案、规划实验室空间以及评估方法学可靠性的基础。

   PCR 扩增与基因分析设备

聚合酶链式反应（Polymerase Chain Reaction，PCR）是体外扩增特定 DNA 片段的核心技术，其本质是通过温度循环驱动 DNA 模板变性、引物退火与延伸三个反应的反复进行。根据温度模块构型与检测能力的差异，清单内 PCR 设备可分为下述三类：

基础型与梯度型 PCR 仪

基础型 PCR 仪（A100、A200）采用单一热模块，模块温度均一性通常控制在 ±0.3 °C 以内，足以满足绝大多数常规基因扩增实验。梯度型 PCR 仪（T10A）在模块长度方向上形成多区段温度梯度（常见 6 区或 12 区），单次运行即可测试多组退火温度，节省引物优化阶段的时间与试剂。A200 在 A100 基础上提供梯度功能，适用于工艺开发场景。

双槽梯度 PCR 仪

T20 配备两组相互独立的温控模块，可同时运行两套完全不同的扩增程序，相当于将两台普通 PCR 仪集成于同一机箱内，单机通量翻倍，亦可避免不同样本间的交叉污染。

荧光定量 PCR 仪

Q2000B 属于实时定量 PCR（qPCR）平台：在热循环模块之上集成荧光激发与检测光路，通过 TaqMan 探针、分子信标或 SYBR Green I 等荧光化学体系，对每一循环末端的扩增产物进行实时监测，由此衍生 Ct 值、熔解曲线、标准曲线等定量数据。其动态范围通常跨越 7 个数量级，可用于基因表达分析、SNP 分型、病原体载量测定、绝对定量等场景。

电泳分离设备

电泳技术依据生物大分子在电场中的迁移速率差异进行分离，配合不同凝胶基质可实现核酸或蛋白质的高分辨分析。清单内电泳设备呈现四种构型，分别对应不同的分离需求：

水平电泳槽

HE-90C 为小号水平电泳槽，配合琼脂糖凝胶常用于 DNA/RNA 片段分离、PCR 产物鉴定、限制性酶切图谱分析与胶回收。水平构型下，凝胶浸泡于同一缓冲液体系中，散热均匀，可一次性容纳数十至上百个加样孔。

垂直电泳槽

VE-180B 为标准垂直电泳槽，配合聚丙烯酰胺凝胶（PAGE）开展蛋白质的变性或非变性分离。垂直电场下凝胶厚度均一，条带分辨率较水平琼脂糖电泳可提升一个数量级以上，适用于 5–250 kDa 范围蛋白质的精细分析。

微型垂直电泳槽

VE-680A 采用短玻板构型，胶面积仅约 10 × 10 cm，单次电泳时间可压缩至 30–60 分钟，适用于大量样本的快速筛查与条件初探。

转移电泳槽

VE-586 专为 Western Blot 设计，采用凝胶-滤膜三明治结构，在横向电场作用下将分离后的蛋白质从凝胶高效转移至 PVDF 膜或硝酸纤维素膜。湿转法在高分子量蛋白（>100 kDa）和小分子蛋白（<20 kDa）的转移上均具有良好表现，是免疫印迹、磷酸化分析等下游检测的关键前置步骤。

细胞与微生物培养设备

体外培养体系对温度、湿度、气体组成、灭菌水平均提出严苛要求，清单内培养设备主要包括二氧化碳培养箱与恒温恒湿培养箱两大类，并辅以离心适配器以衔接收获环节：

二氧化碳培养箱

i160 与博旅 B61 二氧化碳培养箱为哺乳动物细胞、间充质干细胞、原代细胞等体外扩增的核心设备。其维持 37 °C、5% CO₂、95 % 相对湿度的稳定环境，CO₂ 浓度通常由红外（IR）或热导（TC）传感器实时监测并通过 PID 算法调控。加热方式分气套式与水套式，前者温度恢复快、占地小，后者热惯性高、抗断电能力强。灭菌方式常见 90 °C 湿热高温灭菌、UV 紫外循环灭菌或 HEPA 过滤循环，可有效抑制支原体与真菌污染。

恒温恒湿培养箱

CTAH-150、CTAH-260 主要用于霉菌、酵母、细菌等微生物培养以及组织学和病理学样本处理。其控温范围一般为室温 + 5 °C 至 65 °C，相对湿度 50 %–95 % RH，是食品检验、药品稳定性测试、环境监测等领域的基础装备。

培养箱适配器

Thermo 51033555（i160 二氧化碳培养箱配套）为适配特定品牌离心机转头的转接件，允许培养瓶在低速离心机内直接沉降上清，省去人工转移步骤，可提高细胞收获效率并降低污染概率。

低温储存与样品安全设备

生物样本的完整性高度依赖储存温度的稳定性。从 −86 °C 超低温长期冻存、−40 °C/−30 °C 中短期保存，到 2–8 °C 日常冷藏、液氮气相储存以及生物安全防护：

−86 °C 超低温冰箱

DW-86L419、DW-86L828S、DW-86L829、DW-86L626(2014) 与 DW-86L578S 均属 −86 °C 卧式超低温冰箱，采用级联式蒸汽压缩制冷系统（Cascade Refrigeration），高压级与低压级分别使用不同制冷剂协同工作以达到深冷温度。

• 单系统机型（如 DW-86L419、L828S、L829、L626）：结构简洁、能耗较低、维护成本可控；

• 双系统机型（DW-86L578S）：配置两套相互独立的制冷回路，单一压缩机故障不致样品失温，对于珍稀样本（细胞库、基因库、临床生物样本）的安全保障具有重要意义。

有效容积覆盖 100 L 至 800 L 主流规格，外部多为聚氨酯发泡绝热箱体，内部通常配备不锈钢内胆、可编程序温度记录与声光报警。

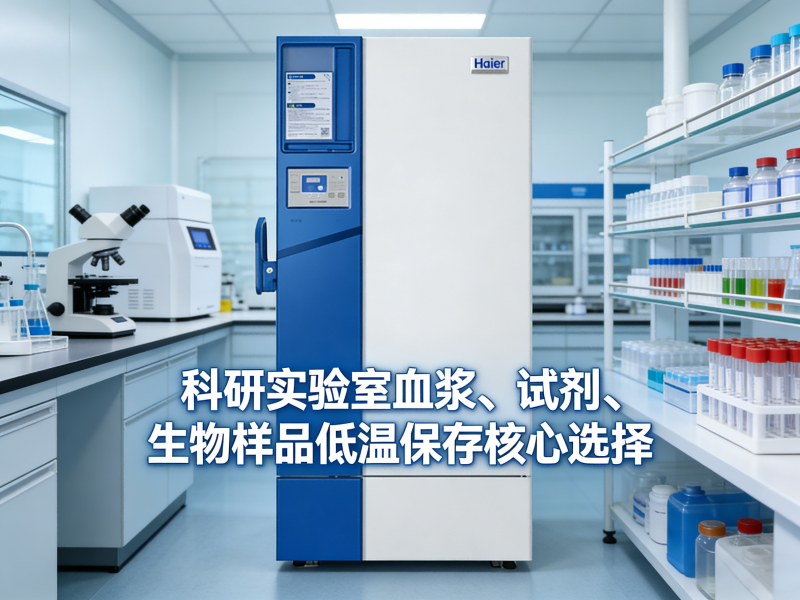

−40 °C 与 −30 °C 低温保存箱

DW-40L528D 为 −40 °C 卧式低温保存箱，单级压缩机制冷，介于普通 −20 °C 冰箱与 −86 °C 超低温设备之间，适用于疫苗、血液制品、诊断试剂、酶制剂的中间储存。DW-30L298J（−30 °C）则用于血浆、生物制品以及对温度敏感度相对宽松的样品的短中期保存。

2–8 °C 医用冷藏箱

HYC-310A、HYC-410、HYC-461GD、HYC-761GD、HYC-1030GD 系列 2–8 °C 医用冷藏箱采用风冷无霜设计，温度均匀性通常优于 ±1 °C，内部多设独立玻璃门以减少开门热损失。容积从 310 L 至 1030 L 形成连续梯度，可灵活匹配试剂储存、药品冷藏与疫苗冷链的不同规模需求。

液氮罐

YDS-35-125（35 L）、YDS-65-216（65 L）、YDS-95-216（95 L）、YDS-175-216（175 L）四款液氮罐均采用静态储存原理，依靠液氮自然蒸发维持罐内低于 −190 °C 的深冷环境。其储液容量与静态蒸发天数共同决定补液周期：35 L 罐通常可维持约 60 天，175 L 大罐则可维持 200 天以上。该体系用于细胞株、脐带血、胚胎、生殖样本、组织库等长期生物样本的保藏，是生物样本库（Bioresource）的最终备份介质。

生物安全柜

HR1360-IIA2 型生物安全柜属于Ⅱ级 A2 型，70 % 内循环配合 30 % 排风的混合气流模式，操作区维持 ISO 5 级洁净度，外排经 HEPA H14 过滤后安全释放。其三重屏障（操作者防护、环境防护、样品防污染）设计是病原微生物操作、病毒载体构建、细胞治疗样本制备的标准作业平台。

液体处理设备

微升级至毫升级液体的高精度分装贯穿几乎所有湿实验流程。清单内液体处理设备包括手动移液器与全自动移液工作站两类。

手动移液器

• SL-10PL+（0.5–10 µL 圆锥型）：适配通用 10 µL 吸头，PCR、qPCR 体系配制主力量程。

• SL-100PL+（10–100 µL 圆锥型）：适配通用 100/200 µL 吸头，ELISA、酶反应加样常用量程。

• L-20XLS+（2–20 µL 圆柱型）：适配专用经济型吸头，适合大规模常规分装。

• L12-10XLS+、L12-50XLS+（12 道手动移液器）：12 道联动，一次加样完成 96 孔板整列，常用于免疫学、细胞染色实验。

Rainin XLS+ 系列采用专利 LTS 轻触吸脱系统，可显著降低按键力与金属疲劳，长期使用精度漂移较小。

全自动移液工作站

SC9300V02 为 8 通道独立控制的桌面型移液工作站，每通道配备独立活塞，可程序化实现梯度稀释、孔板复制、化合物加样、qPCR Mix 配制等流程。结合条码扫描与软件溯源，可在中等通量筛选与诊断试剂盒生产中替代部分手工移液，同时显著降低人为误差。

辅助定量与温控设备

分析天平

Precisa LS220A 电子分析天平量程 220 g，分度值 0.1 mg（即 4 位有效数字读数），内置自动校准砝码与水平指示系统，适用于样品精确称量、标准溶液配制、重量法测定等需要高准确度的实验场景。

电热恒温水槽

精宏 DK-320S 为三用型电热恒温水槽，可同时承担水浴、煮沸、恒温蒸发三种功能，控温精度通常优于 ±0.5 °C。其作为样品预热、试剂保温、还原反应、浓缩蒸发等操作的通用平台，是分子生物学与化学实验室的基础设施。

设备技术关联网络

上述六类设备并非孤立运行，而是在一条典型的实验流程中相互衔接：

1. 上游：上游：核酸模板经 PCR 仪扩增后，由水平电泳或荧光定量 PCR 完成验证与定量；

2. 中游：中游：蛋白样品经垂直电泳分离后，通过转移电泳转印至固相膜，进而进行免疫检测；

3. 下游：下游：扩增培养后的细胞株由二氧化碳培养箱输出，立即转移至 −86 °C 超低温冰箱长期保存，珍稀细胞株备份于液氮罐；

4. 贯穿全程：贯穿全程：试剂与样品流经冷藏箱（2–8 °C）、低温保存箱（−30 °C/−40 °C）形成完整的冷链供应；

5. 环境屏障：环境屏障：高致病性或高价值样本的全部处理在生物安全柜内进行，并辅以全自动移液工作站提升通量与一致性。

由此可见，实验室仪器设备的合理配置需在单点参数与系统协同之间寻求平衡：单台设备的性能上限由其物理原理决定，而整个实验体系的可重复性则取决于设备之间的功能匹配与流程耦合。

PCR、电泳、培养、低温储存、液体处理与辅助温控构成的设备体系，分别对应了分子生物学与细胞培养实验室在不同实验环节的核心技术需求。理解每一类设备的工作原理、参数边界及其上下游耦合关系，是提升实验设计质量与数据可信度的基础前提。设备技术的进步——从单一功能的精密化到全流程的自动化与集成化——正在推动实验室从「单点工具」向「系统平台」演进。

---

附录：本文涉及 实验室仪器清单

• PCR 扩增与基因分析：朗基 A100、A200、T10A、T20、Q2000B

• 电泳分离：天能 HE-90C、VE-180B、VE-586、VE-680A

• 细胞与微生物培养：Thermo i160 二氧化碳培养箱、博旅 B61 二氧化碳培养箱、博旅 CTAH-150 / CTAH-260 恒温恒湿培养箱 + 1 件 Thermo F10-4×1000LEX 适配器

• 低温储存与样品安全：海尔 DW-86L419 / DW-86L828S / DW-86L829 / DW-86L626(2014) / DW-86L578S(双系统)、DW-30L298J、DW-40L528D、HR1360-IIA2 生物安全柜，HYC-310A / HYC-410 / HYC-461GD / HYC-761GD / HYC-1030GD 冷藏箱，YDS-175-216 / YDS-95-216 / YDS-65-216 / YDS-35-125 液氮罐

• 液体处理：Rainin SL-10PL+ / SL-100PL+ / L-20XLS+ / L12-10XLS+ / L12-50XLS+ 移液器、中析 SC9300V02 8 通道全自动移液工作站

• 辅助定量与温控：Precisa LS220A 分析天平、精宏 DK-320S 三用电热恒温水槽等
