凝胶成像仪构成

作者: 编辑: 来源: 发布日期: 2021.03.25
信息摘要:
苏州阿尔法生物12年的生物仪器设备与耗材的行业经验,为你推荐天能系列的Tanon   3500 凝胶成像仪,同时还为您提供Pcr仪、离心机、…

凝胶成像仪是分子生物学领域不可缺少的仪器,主要用于DNA、蛋白等电泳相关实验的图像采集与数据分析。凝胶成像系统只有以下几个重要组件构成:

1CCDCCD也叫“电荷耦合器”,它是一种可以进行光电转换的部件,也是凝胶成像仪中的重要组件。它的功能主要负责把镜头采集到的光信号转换为电脑系统可以识别的电信号,相当于我们平时所使用相机中的胶片。判别CCD质量的指标主要有一下几个方面:

(1)像素/分辨率:像素和分辨率都很熟悉,我们知道像素高,分辨率高图像就会清晰,反之,图像就会模糊,对于CCD元器件来说也同样如此

(2)动态范围:动态范围就是指传感器的满井容量与全黑拍摄时噪音水平之间的比值,正常动态范围值为20 X log10(满井电子/总噪音),这个参数的大小直接决定着CCD的灵敏度

3)量子效率(QE值):QE值是指探测器录入光子数/CCD输出光子数所得到的百分比。

4)信噪比: 成像过程中,暗黑环境中一般曝光的时间较长,CCD器件在工作过程中会产生暗电流,这些暗电流会影响到CCD信噪比,同时严重会影响成像。也就是为什么能拍夜景的相机才是好相机的原因。现代的凝胶成像仪,多数会降温的方式消除了暗电流对信噪比的影响,从而增加影像的清晰程度。

5)灰度等级:灰度是CCD器件记录和辨别物体明部与暗部的能力,这些灰度阶值等级的高低决定CCD分辨亮暗能力。一般来说天能的凝胶成像仪的CCD 灰度值可达16bit可以满足各种灰度分析或荧光定量样品分析的。

2、光圈:光圈的大小也是影像CCD成像的因素之一。

3、光学镜头:清晰的光学镜头是也是凝胶成像系统,图像采集的关键。

4、暗箱:暗箱也是实验操作的空间,它具有屏蔽信号,降噪,隔绝紫外灯功能

5、滤光片:滤光片也是凝胶成像仪中不可或缺的组件。很多成像系统会选配选配535nm605nm 699nm等不同 波长的光来激发光源。

6、凝胶成像图像分析系统:电脑所配置的图像分析系统,具有自动分析数据比对功能,方便舒颜数据汇总分析。

另外,紫外自动防护罩和LED光源及RGB荧光光源等也是凝胶成像系统的组成部分。

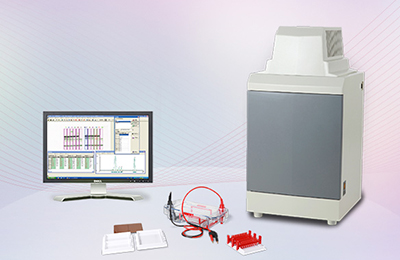

凝胶成像仪

苏州阿尔法生物12年的生物仪器设备与耗材的行业经验,为你推荐天能系列的Tanon   4600 凝胶成像仪 ,同时还为您提供Pcr仪、离心机、混匀仪、振荡培养箱、微孔板振荡器、二氧化碳培养箱、渗透压仪、电子天平、摇床、移液器、漩涡混合器、切胶仪、电泳仪、溶剂过滤器、真空泵、  凝胶成像  等系列产品。部分仪器可以免费试用, 瑞宁移液器  类目可免费校准,免费出具CNAS 报告。预邀方式  0512-62956104 18934597460
